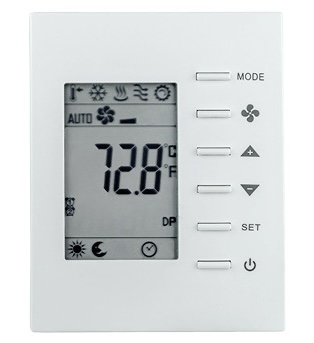

BAST-221CH-B2 Thermostat BACnet Communiquant MS/TP Contemporary Controls

Description

BAST-221CH-B2 Thermostat BACnet Communiquant MS/TP , 2 Stages Chauffage/ 2 stages de refroidissement, 1 ventilateur, humidité. Contemporary Controls

Installation flexible

Alimentation 24 V CA (+/-10 %)
Affichage numérique avec icônes graphiques de fonctionnement, affichage °C ou °F
Sorties binaires mono- ou multi-étages pour applications RTU ou CTA
Modes de commutation manuel ou automatique
Modes Présence/Inoccupation avec 2 ensembles de consignes de refroidissement/chauffage
Accumulation du temps de fonctionnement effectif pour le calcul de la consommation d’énergie
Capteur de température intégré
Capteur d’humidité relative intégré et calcul du point de rosée (sur les modèles 221CH)
Entrée pour capteur de température distant (thermostat NTC 3 kΩ)
Priorité à la température via le réseau depuis le client BACnet (GTB)
Paramètres de contrôle algorithmique entièrement configurables : zone morte, gain proportionnel, taux d’intégration, seuils de déclenchement des étages, largeurs d’étage, temporisation de cycle court, nombre maximal de cycles par heure
Fonctionnement autonome avec réinitialisation des consignes et programmation depuis la GTB BACnet ou contrôle complet BACnet BMS en option
Mémoire non volatile (EEPROM) Conservation des paramètres utilisateur en cas de coupure de courant

Boutons et interface utilisateur verrouillables

Environnement de fonctionnement : 0-50 °C, 5-95 % HR (sans condensation)

Câblage : fils de calibre 14 à 22 AWG ou fils de 1,5 mm²

Dimensions : 94 × 118 × 34 mm (L × H × P)

Montage direct sur mur, panneau, boîte de jonction standard 65 × 65 mm (entraxe de 60 mm) ou boîte de jonction verticale standard 2 × 4 pouces (entraxe de 83,5 mm)

BAST-221CH-B2_Datasheet_Contemporary_Controls

BASstat-221CH-B2 MSTP Binary Installation Guide Contemporary Controls
